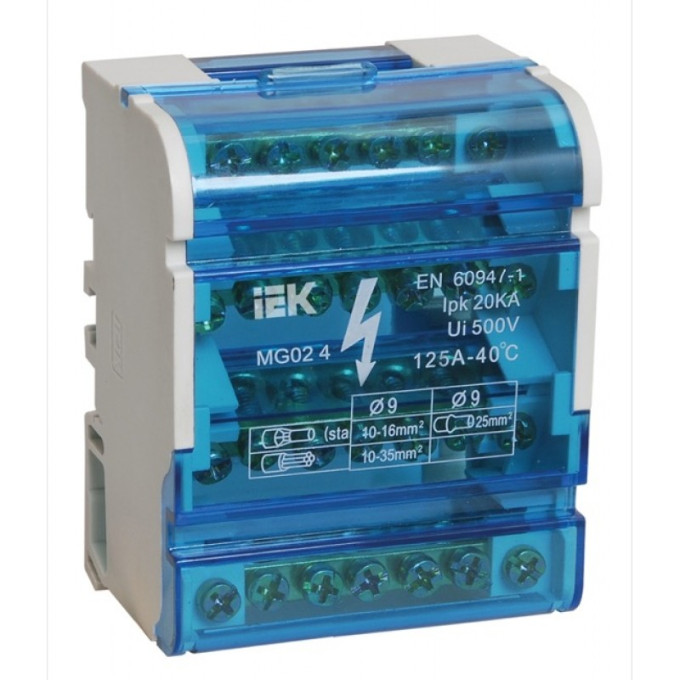

При сборке щитов для трёхфазных сетей часто требуется компактно объединить три фазы и PEN-проводник. Кросс-модуль IEK ШНК 4х7 3L+PEN решает эту задачу, помещая четыре изолированные латунные шины в общий корпус с прозрачной крышкой. Это упрощает расключение и защищает от случайного прикосновения.
Конструкция и материалы
Материал шин: латунь, необработанная поверхность
Количество шин: 4, назначение: 3L+PEN
Изолирующая задняя панель и защитная крышка: самозатухающий пластик
Количество кабельных выводов: 7
Максимальное сечение проводника: 10/25 мм²
Винты крепления: М5
Степень защиты: IP20
Электрические параметры
Номинальный ток In: 100 А
Номинальное напряжение: 400 В
Номинальное напряжение изоляции Ui: 500 В
Номинальный ударный ток Ipk: 20 кА
Установка и габариты
Монтаж: на DIN-рейку 35 мм или на панель щита двумя винтами
Габариты (Ш×В×Г): 65×87×50 мм
Длина шины: 65 мм
Цвет изолятора: серый
Рабочая температура: от -25 до +40 °C
Кросс-модуль применяется в вводно-распределительных устройствах, щитах учёта и автоматики, где нужно подключить до семи линий на каждую из четырёх шин. Компактный корпус экономит место на DIN-рейке.
